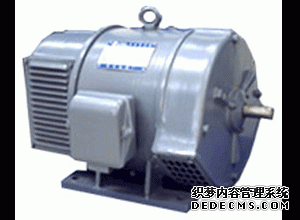

Z2系列小型直流電機

作者：admin 時間：2015-12-30 10:17


Z2系列小型直流電機（安裝尺寸及外形）——西安西瑪電機
結構及安裝型式
　　1、直流電機可制成如下所示的結構型式： 臥式機座帶有底腳
　　　臥式機座帶有底腳，代號B3（D2） 如：Z2-11~112
　　　臥式機座帶底腳，端蓋有凸緣，代號B35（D2/T2） 如：Z2-11~82
　　　臥式機座不帶底腳，端蓋有凸緣，代號B5（T2） 如：Z2-11~62
　　　立式機座不帶底腳，端蓋有凸緣（軸伸向下），代號V1（L3） 如：Z2-11~112
　　　立式機座帶有底腳，端蓋有凸緣（軸伸向下），代號V15（L3/D2） 如：Z2-11~82
　　 2、電機為單向圓術形軸伸，根據用戶要求�？芍瞥呻p軸伸。1-6號機座號電機按概述第4條傳動方式均能傳遞額定轉矩，而7-11號機座，換向器端軸伸用聯軸器傳動，能傳遞額定轉矩，用三角皮帶式正齒輪傳動只能傳50%的額定轉矩。
　　3、臥式電機的出線盒位置，從軸伸端視之在機座左側，根據用戶要求，可將出線盒位置制成在機座的右側，但必須在訂貨時注明。
　　4、Z2系列直流電機可在正轉或逆轉情況下正常工作。
5、Z2系列發電機及調壓發電機的旋轉方向從軸伸端視之為逆時針?lè)较颍鶕?jù)使用要求亦可制成順時針?lè)较蛐D(zhuǎn)的發電機或調壓發電機，但訂貨時需注明。
　　6、Z2系列發電機及調壓發電機根據訂貨要求可制成與Y系列三相異步電機配套成的發電機組成套供應。
　　7、調壓發電機的額定功率為平均電壓（對110/160伏的為135伏，對220/320伏的摟270伏）時的功率，當電壓高于平均電壓時其輸出功率不大于額定功率，當電壓低于平均電壓時其輸出電流不大于額定電流。
　　8、直流發電機或直流調壓發電機僅制造臥式，機座帶底腳的一種。

Z2系列小型直流電機（技術參數）——西安西瑪電機
型號 功率 額定電壓 額定
電流		 弱磁最
大轉速		 效率 飛輪力矩 重量
KW V A rpm Eff% KG-m2 kg
Z2系列小型直流電機 額定轉速 3000r/min——西安西瑪電機·西安西瑪集團
Z2-11 0.8 110 9.83 3000 74 0.012 30
0.8 220 4.85 3000 75
Z2-12 1.1 110 12.9 3000 77.5 0.015 35
1.1 220 6.41 3000 78
Z2-21 1.5 110 17.5 3000 78 0.045 50
1.5 220 8.64 3000 79
Z2-22 2.2 110 24.7 3000 81 0.055 55
2.2 220 12.35 3000 81
Z2-31 3 110 33.2 3000 82 0.085 67
3 220 16.52 3000 82.5
Z2-32 4 110 43.8 3000 83 0.105 79
4 220 21.65 3000 84
Z2-41 5.5 110 60.6 3000 82.5 0.15 85
5.5 220 30.3 3000 82.5
Z2-42 7.5 110 81.6 3000 83 0.18 100
7.5 220 40.8 3000 83.5
Z2-51 10 220 53.8 3000 84.5 0.035 144
Z2-52 13 220 68.7 3000 86 0.4 156
Z2-61 17 220 88.9 3000 87 0.56 180
Z2-62 22 220 114.2 3000 87.5 0.65 200
Z2-71 30 220 158.5 3000 86 1.0 265
Z2-72 40 220 210 3000 86.5 1.2 300
型號 功率 額定電壓 額定
電流		 弱磁最
大轉速		 效率 飛輪力矩 重量
KW V A rpm Eff% KG-m2 kg
Z2系列小型直流電機 額定轉速 1500r/min——西安西瑪電機·西安西瑪集團
Z2-11 0.4 110 5.35 3000 68 0.012 30
0.4 220 2.68 3000 68
Z2-12 0.6 110 7.68 3000 71 0.015 35
0.6 220 3.82 3000 71.5
Z2-21 0.8 110 9.84 3000 74 0.045 50
0.8 220 4.92 3000 74
Z2-22 1.1 110 13 3000 77 0.055 55
1.1 220 6.5 3000 77
Z2-31 1.5 110 17.6 3000 77.5 0.085 67
1.5 220 8.7 3000 78.5
Z2-32 2.2 110 25 3000 80 0.105 79
2.2 220 12.35 3000 81
Z2-41 3 110 34 3000 80 0.15 85
3 220 17 3000 80
Z2-42 4 110 44.6 3000 81.5 0.18 100
4 220 22.3 3000 81.5
Z2-51 5.5 110 60.5 2400 82.5 0.35 144
5.5 220 30.3 2400 82.5
Z2-52 7.5 110 82.2 2400 83 0.4 156
7.5 220 40.8 2400 83.5
Z2-61 10 110 107.6 2400 84.5 0.56 180
10 220 53.8 2400 84.5
Z2-62 13 110 139 2400 85 0.65 200
13 220 69.5 2400 85
Z2-71 17 110 180.6 2250 85.5 1.0 265
17 220 90 2250 86
Z2-72 22 110 232.6 2250 86 1.2 300
22 220 115.4 2250 86.5
Z2-81 30 110 315.5 2250 86.5 2.8 405
30 220 156.9 2250 87
Z2-82 40 220 208 2250 87.5 3.2 430
Z2-91 55 220 284 2000 88 5.9 650
Z2-92 75 220 385 2000 88.5 7.0 685
Z2-101 100 220 511 1800 89 10.3 950
Z2-102 125 220 635 1800 89.5 12 1085
Z2-111 160 220 808 1500 90 20.4 1265
Z2-112 200 220 1010 1500 90 23 1510
型號 功率 額定電壓 額定
電流		 弱磁最
大轉速		 效率 飛輪力矩 重量
KW V A rpm Eff% KG-m2 kg
Z2系列小型直流電機 額定轉速 1000r/min——西安西瑪電機·西安西瑪集團
Z2-21 0.4 110 5.51 2000 66 0.045 50
0.4 220 2.755 2000 66
Z2-22 0.6 110 7.68 2000 71 0.055 55
0.6 220 3.79 2000 72
Z2-31 0.8 110 10 2000 72.5 0.085 67
0.8 220 4.95 2000 73.5
Z2-32 1.1 110 13.33 2000 75 0.105 79
1.1 220 6.58 2000 76
Z2-41 1.5 110 17.8 2000 76.5 0.15 85
1.5 220 8.9 2000 76.5
Z2-42 2.2 110 25.32 2000 79 0.18 100
2.2 220 12.66 2000 79
Z2-51 3 110 34.3 2000 79.5 0.35 144
3 220 17.2 2000 79.5
Z2-52 4 110 45.2 2000 80 0.4 156
4 220 22.3 2000 5
Z2-61 5.5 110 60.6 2000 81.5 0.56 180
5.5 220 30.3 2000 82.5
Z2-62 7.5 110 82.6 2000 82.5 0.65 200
7.5 220 41.3 2000 82.5
Z2-71 10 110 110.2 2000 82.5 1.0 265
10 220 54.8 2000 83
Z2-72 13 110 142.3 2000 83 1.2 300
13 220 70.7 2000 83.5
Z2-81 17 110 185 2000 83.5 2.8 405
17 220 92 2000 84
Z2-82 22 110 238 2000 84 3.2 430
22 220 118.2 2000 84.5
Z2-91 30 110 319 2000 85.5 5.9 650
30 220 158.5 2000 86
Z2-92 40 110 423 2000 86 7.0 685
40 220 210 2000 86.5
Z2-101 55 220 286.5 1500 87.5 10.3 945
Z2-102 75 220 385 1500 88.5 12 1085
Z2-111 100 220 511 1500 89 20.4 1265
Z2-112 125 220 635 1500 89.5 23 1510
型號 功率 額定電壓 額定
電流		 弱磁最
大轉速		 效率 飛輪力矩 重量
KW V A rpm Eff% KG-m2 kg
Z2系列小型直流電機 額定轉速 750r/min——西安西瑪電機·西安西瑪集團
Z2-31 0.6 110 7.91 1500 69 0.085 67
0.6 220 3.9 1500 70
Z2-32 0.8 110 10 1500 72.5 0.105 79
0.8 220 4.95 1500 73.5
Z2-41 1.1 110 13.8 1500 72.5 0.15 85
1.1 220 6.9 1500 72.5
Z2-42 1.5 110 18.2 1500 74.5 0.18 100
1.5 220 9.16 1500 74.5
Z2-51 2.2 110 26.2 1500 76.5 0.35 144
2.2 220 13 1500 77
Z2-52 3 110 35 1500 78 0.4 156
3 220 17.4 1500 78.5
Z2-61 4 110 46.4 1500 78.5 0.56 180
4 220 23 1500 79
Z2-62 5.5 110 62.2 1500 80.5 0.65 200
5.5 220 31.1 1500 80.5
Z2-71 7.5 110 85.2 1500 80 1.0 265
7.5 220 42.1 1500 81
Z2-72 10 110 112.1 1500 81 1.2 300
10 220 55.8 1500 81.5
Z2-81 13 110 145 1500 81.5 2.8 405
13 220 72.1 1500 82
Z2-82 17 110 187.2 1500 82.5 3.2 430
17 220 93.2 1500 83
Z2-91 22 110 239.5 1500 83.5 5.9 650
22 220 119 1500 84
Z2-92 30 110 323 1500 84.5 7.0 685
30 220 160.5 1500 85
Z2-101 40 110 425 1500 85.5 10.3 945
40 220 212 1500 86
Z2-102 55 220 289 1500 86.5 12 1085
Z2-111 75 220 387 1500 88 20.4 1265
型號 功率 額定電壓 額定
電流		 弱磁最
大轉速		 效率 飛輪力矩 重量
KW V A rpm Eff% KG-m2 kg
Z2系列小型直流電機 額定轉速 600r/min——西安西瑪電機·西安西瑪集團
Z2-91 17 110 193 1200 80 5.9 650
17 220 95.5 1200 81
Z2-92 22 110 242.5 1200 82.5 7.0 685
22 220 119.7 1200 83.5
Z2-101 30 110 324.4 1200 84 10.3 945
30 220 161.5 1200 84.5
Z2-102 40 110 431 1200 84.5 12 1080
40 220 214 1200 85
Z2-111 55 220 289 1200 86.5 20.4 1265
